Сертификат соответствия POCC.RU.ГС03.В00099 на промышленный механический фильтр тонкой очистки водыПромышленные механические фильтры тонкой очистки воды типа ФЛ

ТУ 3113-050-05762252-2003

Cертификат соответствия РОСС RU.AE.Н00069

Фильтрующие элементы со степенью очистки от 10 микрон (0,01 мм) и более.

 В процессе эксплуатации широкого спектра оборудования, используемого в технологических схемах различных производств топливно-энергетического комплекса, нефтяной, химической, металлургической, пищевой и прочих отраслях промышленности, возникает проблема очистки сетевых, пластовых, водопроводных, технических, промывочных, сточных и других потоков воды.

 Общеизвестные системы механической очистки воды, как правило, громоздки, дорогостоящи и сложны в эксплуатации. В соответствии с требованиями ОСТ 26291-96 нами поставляются промышленные механические фильтры тонкой очистки воды производительностью от 15 до 4000 м3/ч, удовлетворяющие следующим основным требованиям:

• обеспечение необходимой степени очистки воды - от 10 мкм (0,01 мм) и более;

• невысокая стоимость по сравнению с другими российскими и зарубежными производителями;

• минимальное гидравлическое сопротивление фильтра тонкой очистки (не более 1 м вод. столба) при чистых фильтрующих элементах;

• изготовление фильтрующих элементов из коррозионно-стойких материалов;

• степень очистки воды, исключающая снижение эффективности теплообмена в котлах, теплообменниках и др. аппаратах;

• возможность эксплуатационной чистки фильтра без его разборки и останова системы;

• соосность патрубков входа и выхода воды, что упрощает компоновку трубопроводов и установку фильтра при модернизации существующей системы теплоснабжения;

• относительная компактность фильтра; простота конструкции, разборки и сборки, возможной смены и чистки фильтрующих элементов;

• отсутствие подвижных элементов в конструкциях промышленных механических фильтров тонкой очистки воды.

В зависимости от желания Заказчика мы можем обеспечить степень очистки жидкости  от 10 мкм (0,01 мм), например:

10 мкм; 20 мкм; 30 мкм; 40 мкм; 50 мкм; 100 мкм; 200 мкм; 400 мкм; 800 мкм; 1000 мкм (1 мм) и более.

Все указанные фильтрующие элементы изготовляются из коррозионно-стойких сталей.

По желанию Заказчика может быть предусмотрен любой доступный и целесообразный в конкретных условиях, способ очистки (промывка паром или перегретой водой, очистка сжатым воздухом,  отмывка обратным потоком воды).

 Многолетняя эксплуатационная проверка промышленных механических фильтров тонкой очистки воды различной производительности подтвердила рациональность выбранных конструкций и принятых расчетных характеристик.

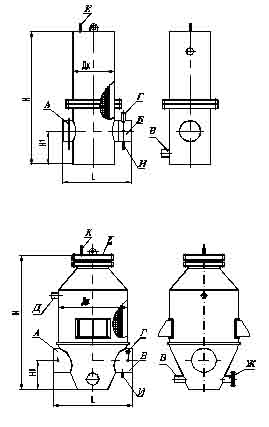

На рис.1 и 2 показаны конструктивные схемы фильтров для двух диапазонов производительности 15-500 м3/ч и 1000-4000 м3/ч. В таблице даны их основные габаритные характеристики.

Как видно из рисунков, принят вертикальных вариант корпуса фильтров, позволяющий обеспечить наибольшую компактность аппаратов и требующий минимальной площади для размещения.



Рис. 1 (верхний)

Фильтры промышленной очистки типа ФЛ от 50 до 500 м3/ч

А – вход воды,

Б – выход воды,

В– выход воды при отмывке,

Г – вход пара ( перегретой воды),

Д – выход пара,

И – дренаж,

К – воздушник.



Рис. 2 (нижний)

Фильтры промышленной очистки типа ФЛ от 1000 до 4000 м3/ч

А – вход воды,

Б – выход воды,

В – выход воды при отмывке,

Г – вход пара (перегретой воды),

Д – выход пара,

Е – лаз,

Ж – люк для очистки,

И – дренаж,

К – воздушник.



 Для определения стоимости и сроков изготовления фильтров необходимо заполнить опросный лист

Скачать опросный лист на механический фильтр тонкой очистки типа ФЛ можно здесь (Word, 61 кБ)
